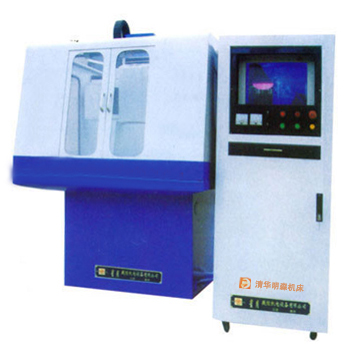

XYDK4540型數控雕刻機
XYDK4540型數控雕刻機主要特點：
1、機床關鍵部件采用高強度鑄件制造，結構合理，剛性高，減震性強。
2、機床三軸導軌采用精密矩形直線導軌和精密滾珠絲桿傳動。
3、傳動電機與滾珠絲桿聯接采用德國進口的無齒隙彈性聯軸器，直接聯接，傳動誤差微小，運動精神高。
4、可按用戶要求選用國內先進的高細分步進驅動系統或進口伺服驅動系統和高速變頻電主軸。
5、采用臺灣SYNTEC高速銑床CNC系統。
6、采用全套進口高精密數控機床專用軸承支承。
7、該機床適合于種類標牌制作字碼雕刻、模具模型雕刻，以及有機玻璃、銅、鋁材料的高速雕刻加工等。
主要性能指標： |
| 序號 |
性能項目指標 |
標準值 |
序
號 |
性能項目指標 |
標準值 |
|
1 |
X、Y、Z定位精度 |
±0．01mm |
9 |
主軸轉速 |
5000—24000RPM |
|
2 |
X，Y、zl復定位精度 |
±0．005mm |
10 |
最大空行遵度 |
12C)00，nf～bn咖 |
|
3 |
工作臺平面度 |
<0．025mm |
11 |
最大雕刻速度 |
8000mm／min |
|
4 |
X／Y、X／Z、Y／23霞直度 |
·0．025／400 |
12 |
刀具夾持直徑 |
中3．17-013 |
|
5 |
X、Y、ZT作行程 |
600X700X260 |
13 |
機床凈重 |
2000Kg |
|
6 |
工作臺尺寸 |
620x780 |
14 |
機床外形尺寸 |
1380x2150X1850 |
|
7 |
電主軸功率 |
2．2KW／3KW |
15 |
電源總功率 |
三相交流380V／6KW |
|
8 |
X、Y、軸控制分辨率 |
0．001m |
|
|
|
| |
| | |
